基于K8S构建Spark镜像

发布时间：2021年10月26日作者：atguigu浏览次数：1,364

一、构建Spark镜像

1、 上传Spark的压缩包到software，进行解压

[root@k8s101 ~]# cd /opt/software/
[root@k8s101 software]# tar -zxvf spark-3.0.0-bin-hadoop2.7.tgz

2、 修改spark配置文件

[k8s@k8s101 software]$ cd spark-3.0.0-bin-hadoop2.7
[k8s@k8s101 spark-3.0.0-bin-hadoop2.7]$ cd conf/
[k8s@k8s101 conf]$ mv spark-env.sh.template spark-env.sh
[k8s@k8s101 conf]$ vim spark-env.sh
HADOOP_CONF_DIR=/opt/module/hadoop-3.1.3/etc/hadoop
export  LD_LIBRARY_PATH=$HADOOP_HOME/lib/native

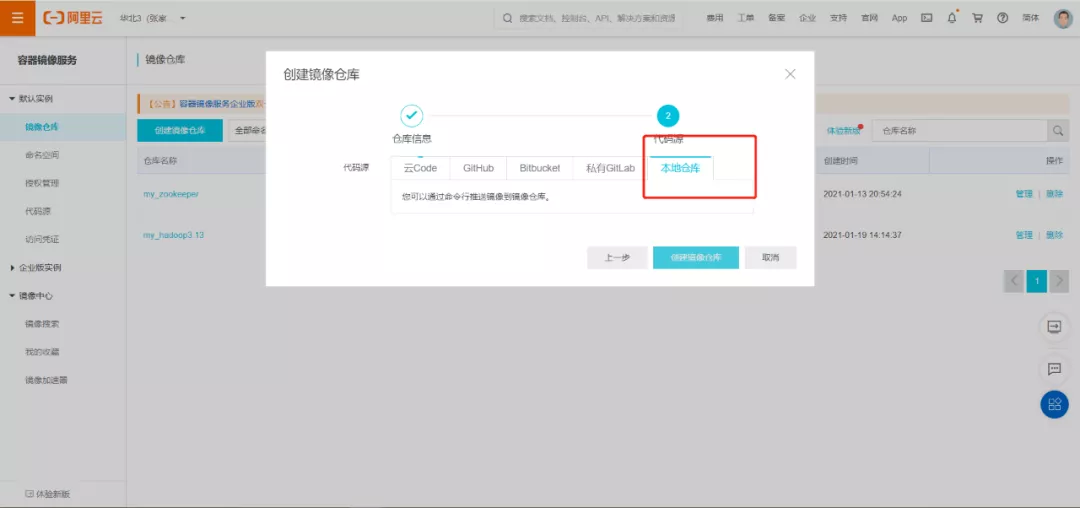

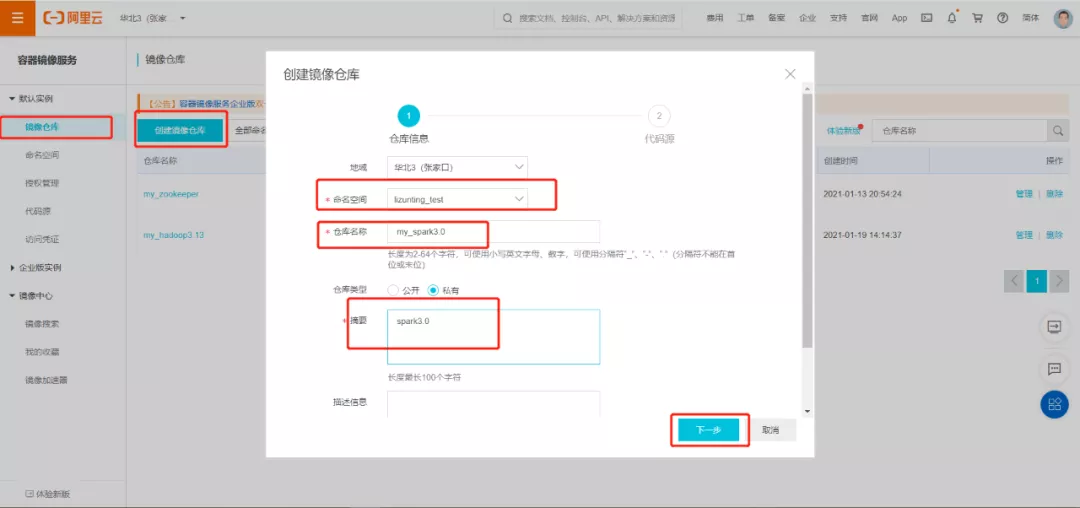

3、 创建阿里云仓库

大数据培训基于K8S构建Spark镜像



大数据培训基于K8S构建Spark镜像



大数据培训基于K8S构建Spark镜像



4、 根据官方提供的脚本构建镜像，仓库名就是当前阿里云创建的仓库名

[root@k8s101 spark-3.0.0-bin-hadoop2.7]# bin/docker-image-tool.sh -r registry.cn-zhangjiakou.aliyuncs.com/lizunting_test-t my_spark3.0  build

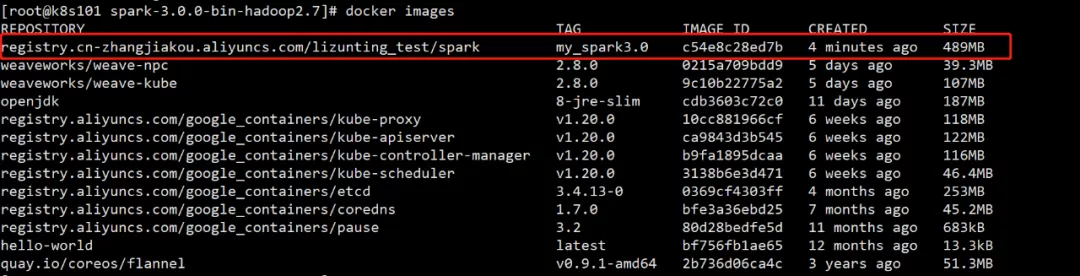

5、 查看docker镜像

[root@k8s101 spark-3.0.0-bin-hadoop2.7]# docker images
大数据培训基于K8S构建Spark镜像



6、 将spark3镜像推送到阿里云上

[root@k8s101 spark-3.0.0-bin-hadoop2.7]#  docker tagc54e8c28ed7b registry.cn-zhangjiakou.aliyuncs.com/lizunting_test/my_spark3.0:1.0
[root@k8s101 spark-3.0.0-bin-hadoop2.7]# docker pushregistry.cn-zhangjiakou.aliyuncs.com/lizunting_test/my_spark3.0:1.0
大数据培训基于K8S构建Spark镜像



二、构建Spark pvc

创建spark pvc

[k8s@k8s101 ~]$ mkdir spark
[k8s@k8s101 ~]$ cd spark/
[k8s@k8s101 spark]$ vim spark-pvc.yaml
kind:PersistentVolumeClaim
apiVersion:v1
metadata:
  name: spark-pvc
  annotations:
    volume.beta.kubernetes.io/storage-class:"managed-nfs-storage"
spec:
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 2G

[k8s@k8s101 spark]$ kubectl create -f spark-pvc.yaml

三、创建Spark需要的ConfigMap

[k8s@k8s101 software]$ kubectl create configmap spark-conf-volume--from-file=/opt/software/spark-3.0.0-bin-hadoop2.7/conf/
[k8s@k8s101 software]$ kubectl create configmap hadoop-properties--from-file=/opt/module/hadoop-3.1.3/etc/hadoop/

四、创建Endpoint和Service

创建endpoint指向各节点，创建service暴露服务和端口，为了让pod能访问到外部hadoop集群

[k8s@k8s101 spark]$ vim node-endpoints.yaml
apiVersion:v1
kind:Endpoints
metadata:
  name: k8s101
  namespace: default
subsets:
   - addresses:
      - ip: 172.26.64.126
     ports:
      - port: 8020

---
apiVersion:v1
kind:Endpoints
metadata:
  name: k8s102
  namespace: default
subsets:
   - addresses:
      - ip: 172.26.64.124
     ports:
      - port: 8020

---
apiVersion:v1
kind:Endpoints
metadata:
  name: k8s103
  namespace: default
subsets:
   - addresses:
      - ip: 172.26.64.125
     ports:
      - port: 8020

[k8s@k8s101 spark]$ kubectl create -f node-endpoints.yaml


[k8s@k8s101 spark]$ vim node-service.yaml
apiVersion:v1
kind:Service
metadata:
  name: k8s101
spec:
  ports:
    - port: 8020
---
apiVersion:v1
kind:Service
metadata:
  name: k8s102
spec:
  ports:
    - port: 8020
---
apiVersion:v1
kind:Service
metadata:
  name: k8s103
spec:
  ports:
    -port: 8020

[k8s@k8s101 spark]$ kubectl create -f node-service.yaml

五、创建Spark用户并赋予权限

[k8s@k8s101 ~]$ kubectl create serviceaccount spark
[k8s@k8s101 ~]$ kubectl create clusterrolebinding spark-role --clusterrole=edit--serviceaccount=default:spark --namespace=default

六、测试例子

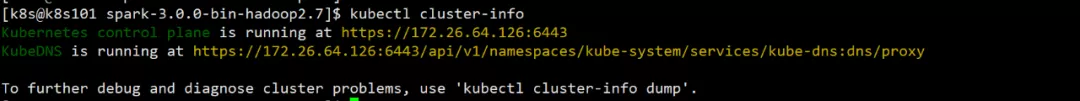

1、 查看master地址

[root@k8s101 spark-3.0.0-bin-hadoop2.7]# su k8s
[k8s@k8s101 spark-3.0.0-bin-hadoop2.7]$ kubectl cluster-info
基于K8S构建Spark镜像



2、执行Spark任务提交命令

bin/spark-submit \
    --master k8s://https://k8s101:6443 \
    --deploy-mode cluster \
    --name spark-pi \
    --class org.apache.spark.examples.SparkPi \
    --confspark.kubernetes.authenticate.driver.serviceAccountName=spark \
    --conf spark.executor.instances=2 \
    --confspark.kubernetes.container.image=registry.cn-zhangjiakou.aliyuncs.com/lizunting_test/my_spark3.0:1.0\
    --confspark.kubernetes.file.upload.path=hdfs://mycluster/tmp \
    --confspark.kubernetes.driver.volumes.persistentVolumeClaim.data.options.claimName=spark-pvc\
    --confspark.kubernetes.driver.volumes.persistentVolumeClaim.data.mount.path=/data/nfs/  \
   /opt/software/spark-3.0.0-bin-hadoop2.7/examples/jars/spark-examples_2.12-3.0.0.jar

3、 查看日志

基于K8S构建Spark镜像



[k8s@k8s101 spark-3.0.0-bin-hadoop2.7]$ kubectl logs spark-pi-ee19b477342871ff-driver
大数据培训基于K8S构建Spark镜像



运行成功

七、测试Spark SQL任务

1、 上传测试的日志文件到/opt/software目录，然后使用hdfs命令上传hadoop路径

[root@k8s101 software]# hadoop dfs -mkdir -p /user/atguigu/ods/
[root@k8s101 software]# hadoop dfs -put *.log /user/atguigu/ods/

2、 进入到hive创建三个库dwd,dws,ads。然后见表，参见参考文件“用户注册模块.txt”。

3、 将hive.xml复制spark conf下，spark on hive模式。需要重新更新下spark-conf-volume

[k8s@k8s101 software]$ cp /opt/module/apache-hive-3.1.2-bin/conf/hive-site.xml/opt/software/spark-3.0.0-bin-hadoop2.7/conf/
[k8s@k8s101 software]$ kubectl delete configmap spark-conf-volume
[k8s@k8s101 software]$ kubectl create configmap spark-conf-volume--from-file=/opt/software/spark-3.0.0-bin-hadoop2.7/conf/

4、 重新更新下endpoint和service需要对外开放9083 hive元数据服务端口。hive装在101上所以只更改101的配置

[k8s@k8s101 software]$ cd ~
[k8s@k8s101 ~]$ cd spark/
[k8s@k8s101 spark]$ kubectl delete -f node-endpoints.yaml -f node-service.yaml
[k8s@k8s101 spark]$ vim node-endpoints.yaml
apiVersion:v1
kind:Endpoints
metadata:
  name: k8s101
  namespace: default
subsets:
   - addresses:
      - ip: 172.26.64.126
     ports:
      - port: 8020
        name: rpc
      - port: 9866
        name: dnport
      - port: 9083
        name: hivemetastore

[k8s@k8s101 spark]$ vim node-service.yaml
apiVersion:v1
kind:Service
metadata:
  name: k8s101
spec:
  ports:
    - port: 8020
      name: rpc
    - port: 9866
      name: dnport
    - port: 9083
      name: hivemetastore

[k8s@k8s101 spark]$ kubectlcreate -f node-endpoints.yaml -f node-service.yaml

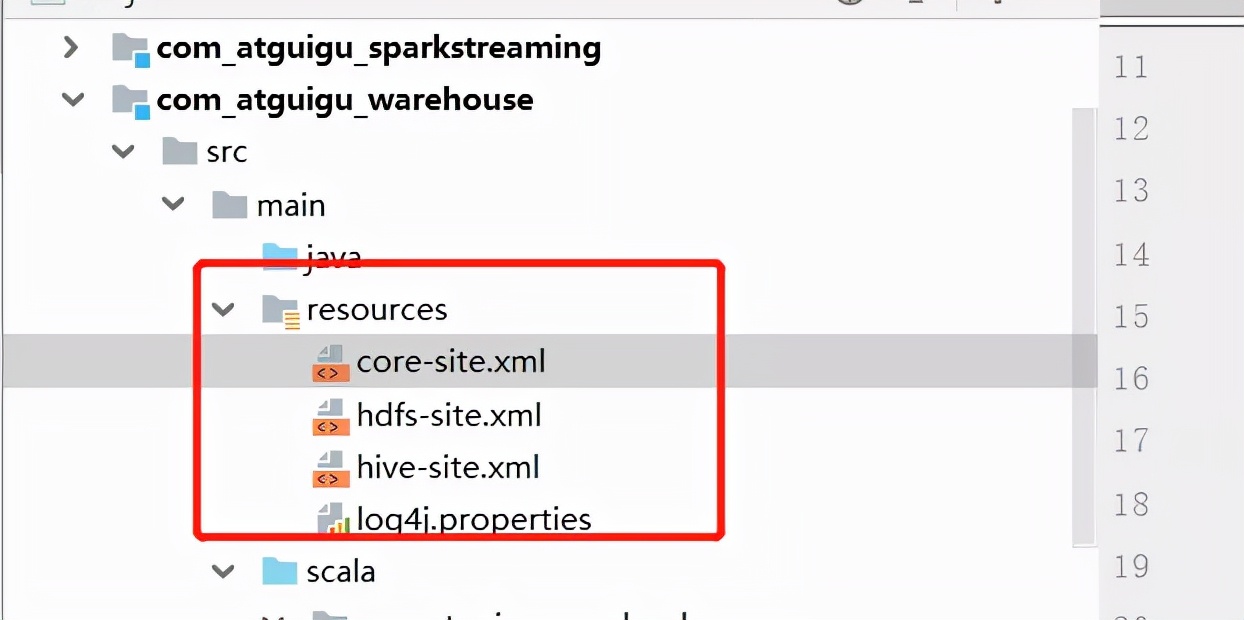

5、 然后将编写完的代码打成jar包，上传进行测试打成jar包的时候，需要将集群的hive-site.xml,hdfs-site.xml，core-site.xml放到resources源码包下，不然会识别不到hive。

大数据培训基于K8S构建Spark镜像



[k8s@k8s101 software]$ cd spark-3.0.0-bin-hadoop2.7
 执行以下命令
  bin/spark-submit \
    --master k8s://https://k8s101:6443 \
    --deploy-mode cluster \
    --name spark-pi \
    --class com.atguigu.member.controller.DwdMemberController \
    --conf spark.kubernetes.authenticate.driver.serviceAccountName=spark\
    --conf spark.executor.instances=3 \
    --confspark.kubernetes.container.image=registry.cn-zhangjiakou.aliyuncs.com/lizunting_test/my_spark3.0:1.0\
    --confspark.kubernetes.file.upload.path=hdfs://mycluster/tmp \
    --confspark.kubernetes.driver.volumes.persistentVolumeClaim.data.options.claimName=spark-pvc\
    --confspark.kubernetes.driver.volumes.persistentVolumeClaim.data.mount.path=/data/nfs/  \
   /opt/software/com_atguigu_warehouse-1.0-SNAPSHOT-jar-with-dependencies.jar

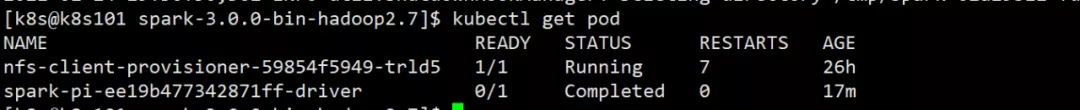

6、 任务跑完之后，查看pod

[k8s@k8s101 software]$ kubectl get pods
大数据培训基于K8S构建Spark镜像



7、 可以看到pod状态已完成，根据pod名称使用log命令可以查看对应日志，如果报错，日志里有错误信息.

[k8s@k8s101 software]$ kubectl logs spark-pi-ee19b477342871ff-driver

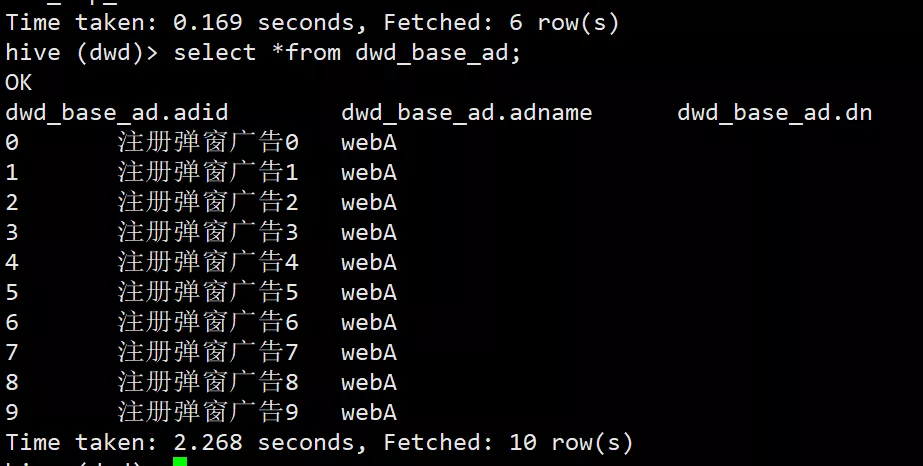

8、 日志里并没有出错，再查看hive里是否有数据。随便抽张表

[k8s@k8s101 software]$ hive
hive(default)> use dwd;
hive(dwd)> select *from dwd_base_ad;
大数据培训基于K8S构建Spark镜像



八、测试Spark Streaming任务

1、 启动kafka，创建测试topic

[root@k8s101 spark-3.0.0-bin-hadoop2.7]# cd /opt/module/kafka_2.11-2.4.0/
[k8s@k8s101 kafka_2.11-2.4.0]$ bin/kafka-topics.sh --zookeeper k8s101:2181/kafka_2.4--create --replication-factor 2 --partitions 10 --topic register_topic

2、 同样需要开放kafka9092端口，修改对应endpoint和servicec开发端口

[k8s@k8s101 ~]$ cd spark/
[k8s@k8s101 spark]$ kubectl delete -f node-endpoints.yaml -f node-service.yaml
[k8s@k8s101 spark]$ vim node-endpoints.yaml
apiVersion:v1
kind:Endpoints
metadata:
  name: k8s101
  namespace: default
subsets:
   - addresses:
      - ip: 172.26.64.126
     ports:
      - port: 8020
        name: rpc
      - port: 9866
        name: dnport
      - port: 9083
        name: hivemetastore
      - port: 9092
        name: kafka
---
apiVersion:v1
kind:Endpoints
metadata:
  name: k8s102
  namespace: default
subsets:
   - addresses:
      - ip: 172.26.64.124
     ports:
      -port: 8020
        name: rpc
      - port: 9866
        name: dnport
      - port: 9092
        name: kafka
---
apiVersion:v1
kind:Endpoints
metadata:
  name: k8s103
  namespace: default
subsets:
   - addresses:
      - ip: 172.26.64.125
     ports:
      -port: 8020
        name: rpc
      - port: 9866
        name: dnport
      - port: 9092
        name: kafka


[k8s@k8s101 spark]$ vim node-service.yaml
apiVersion:v1
kind:Service
metadata:
  name: k8s101
spec:
  ports:
    - port: 8020
      name: rpc
    - port: 9866
      name: dnport
    - port: 9083
      name: hivemetastore
    - port: 9092
      name: kafka
---
apiVersion:v1
kind:Service
metadata:
  name: k8s102
spec:
  ports:
    - port: 8020
      name: rpc
    - port: 9866
      name: dnport
    - port: 9092
      name: kafka
---
apiVersion:v1
kind:Service
metadata:
  name: k8s103
spec:
  ports:
    - port: 8020
      name: rpc
    - port: 9866
      name: dnport
    - port: 9092
      name: kafka


[k8s@k8s101 spark]$ kubectl create -f node-endpoints.yaml -f node-service.yaml

3、 使用准备好的数据和代码往对应topic灌测试数据，参考数据文件以及数据发送代码register.log，registerProducer.scala

4、 kafka有了数据之后，可以测试spark streaming任务了。

package com.atguigu.qzpoint.streaming


import java.lang
import java.sql.ResultSet


import com.atguigu.qzpoint.util.{DataSourceUtil, QueryCallback, SqlProxy}
import org.apache.kafka.clients.consumer.ConsumerRecord
import org.apache.kafka.common.TopicPartition
import org.apache.kafka.common.serialization.StringDeserializer
import org.apache.spark.SparkConf
import org.apache.spark.streaming.dstream.InputDStream
import org.apache.spark.streaming.kafka010._
import org.apache.spark.streaming.{Seconds, StreamingContext}


import scala.collection.mutable


object RegisterStreaming2 {
  private val groupid ="register_group_test"


  def main(args: Array[String]): Unit = {
    val conf = newSparkConf().setAppName(this.getClass.getSimpleName)
          .set("spark.streaming.kafka.maxRatePerPartition","300")
    val ssc = new StreamingContext(conf,Seconds(3))
    val sparkContext = ssc.sparkContext
   sparkContext.hadoopConfiguration.set("fs.defaultFS","hdfs://nameservice1")
   sparkContext.hadoopConfiguration.set("dfs.nameservices","nameservice1")
    val topics =Array("register_topic")
    val kafkaMap: Map[String, Object] =Map[String, Object](
      "bootstrap.servers" ->"k8s101:9092,k8s102:9092,k8s103:9092",
      "key.deserializer" ->classOf[StringDeserializer],
      "value.deserializer"-> classOf[StringDeserializer],
      "group.id" -> groupid,
      "auto.offset.reset" ->"earliest",
      "enable.auto.commit"-> (false: lang.Boolean)
    )
    val stream:InputDStream[ConsumerRecord[String, String]] = KafkaUtils.createDirectStream(
      ssc,LocationStrategies.PreferConsistent, ConsumerStrategies.Subscribe[String,String](topics, kafkaMap))
    val resultDStream =stream.filter(item => item.value().split("\t").length == 3).
      mapPartitions(partitions => {
        partitions.map(item => {
          val line = item.value()
          val arr =line.split("\t")
          val app_name = arr(1) match {
            case "1" =>"PC"
            case "2" =>"APP"
            case _ =>"Other"
          }
          (app_name, 1)
        })
      })
   resultDStream.reduceByKeyAndWindow((x: Int, y: Int) => x + y,Seconds(60), Seconds(6)).print()
    ssc.start()
    ssc.awaitTermination()
  }
}

5、 将代码打成jar包上传到集群进行测试。

 [k8s@k8s101 software]$ cdspark-3.0.0-bin-hadoop2.7


bin/spark-submit\
    --master k8s://https://k8s101:6443 \
    --deploy-mode cluster \
    --name spark-pi \
    --classcom.atguigu.qzpoint.streaming.RegisterStreaming2\
    --confspark.kubernetes.authenticate.driver.serviceAccountName=spark \
    --conf spark.executor.instances=3 \
    --conf spark.kubernetes.container.image=registry.cn-zhangjiakou.aliyuncs.com/lizunting_test/my_spark3.0:1.0\
    --confspark.kubernetes.file.upload.path=hdfs://mycluster/tmp \
    --confspark.kubernetes.driver.volumes.persistentVolumeClaim.data.options.claimName=spark-pvc\
    --conf spark.kubernetes.driver.volumes.persistentVolumeClaim.data.mount.path=/data/nfs/  \
  /opt/software/com_atguigu_sparkstreaming-1.0-SNAPSHOT-jar-with-dependencies.jar

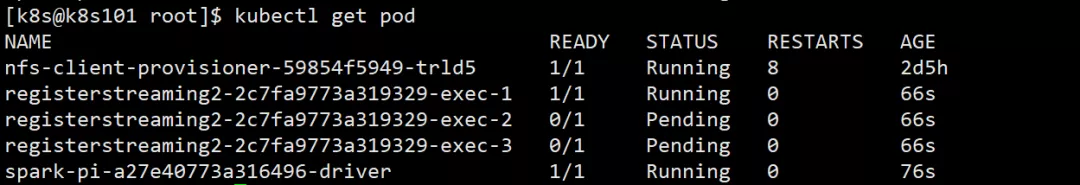

6、 运行成功查看pod，有2个executor的pod pending，使用describe可查看详情，显示cpu资源不足，所以没起来，不影响处理。

基于K8S构建Spark镜像



7、 查看日志看输出结果。-f参数 一直监控日志

[k8s@k8s101 root]$ kubectl logs -f spark-pi-a27e40773a316496-driver
大数据培训基于K8S构建Spark镜像

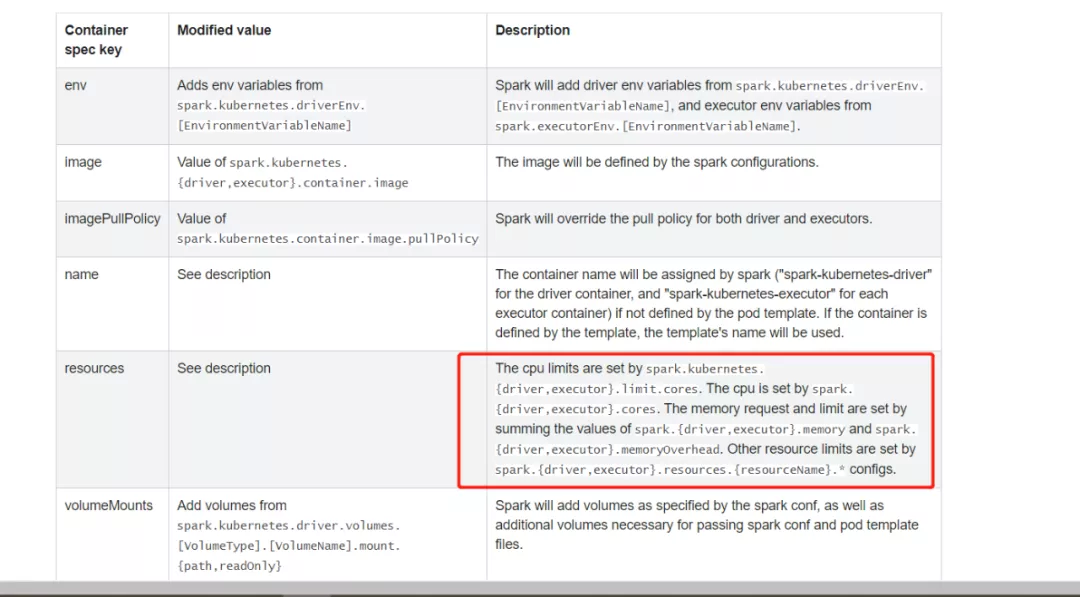

具体资源参数控制可参考官网：

http://spark.apache.org/docs/latest/running-on-kubernetes.html#configuration

基于K8S构建Spark镜像



九、Spark UI

1、 spark任务运行在容器内部，这个时候直接访问4040端口是访问不到的，需要对外进行转发暴露。根据pod名称使用命令，
spark-pi-1f85e07747273183-driver为pod名称

[k8s@k8s101 root]$ kubectl port-forward --address 0.0.0.0 spark-pi-1f85e07747273183-driver4040:4040

2、 转发命令完成后，使用浏览器访问，就可以访问到UI界面了

大数据培训基于K8S构建Spark镜像



3、 如果想杀死对应任务，使用命令。defalut是pod所在namespace

[k8s@k8s101 spark-3.0.0-bin-hadoop2.7]$ bin/spark-submit --killdefault:spark-pi-1f85e07747273183-driver --master k8s://https://k8s101:6443

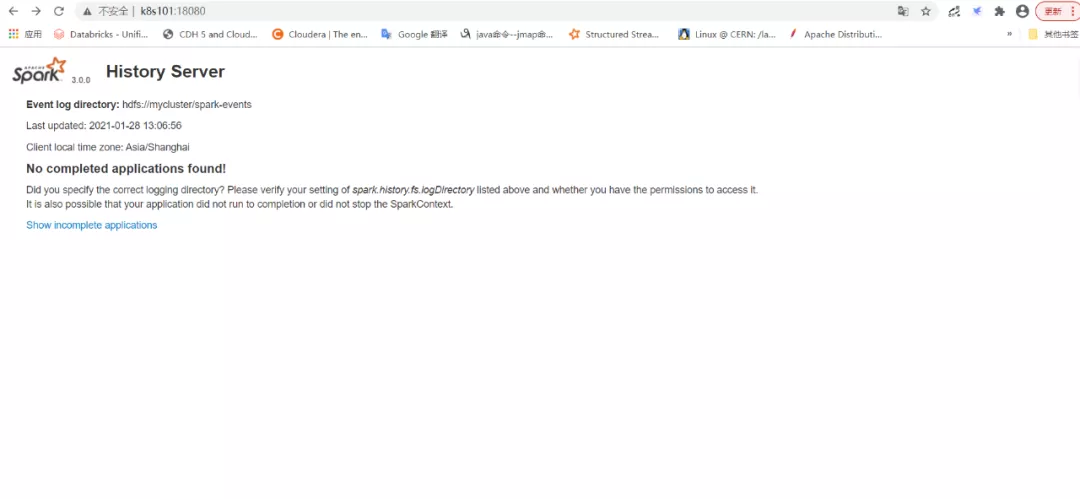

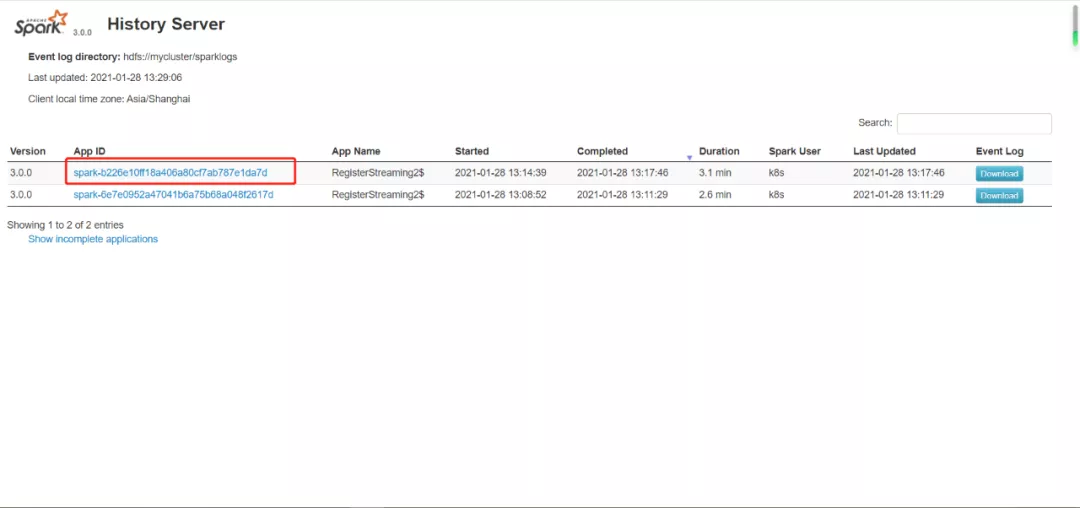

十、历史服务器

1、 修改spark.default.conf配置文件

[k8s@k8s101 ~]$ cd /opt/software/spark-3.0.0-bin-hadoop2.7/conf
[k8s@k8s101 conf]$ mv spark-defaults.conf.template spark-defaults.conf
[k8s@k8s101 conf]$ vim spark-defaults.conf
spark.eventLog.enabledtrue
spark.eventLog.dirhdfs://mycluster/sparklogs
spark.history.fs.logDirectory  hdfs://mycluster/sparklogs

2、 创建目录

[root@k8s101 conf]# hadoop dfs -mkdir /sparklogs

3、 启动spark历史服务

[root@k8s101 spark-3.0.0-bin-hadoop2.7]# sbin/start-history-server.sh
基于K8S构建Spark镜像



4、 浏览器访问18080端口

大数据培训基于K8S构建Spark镜像



5、 重新更新spark-conf-volume cobfigmap

[k8s@k8s101 spark-3.0.0-bin-hadoop2.7]$ kubectl delete configmap  spark-conf-volume
[k8s@k8s101 spark-3.0.0-bin-hadoop2.7]$ kubectl create configmap spark-conf-volume--from-file=/opt/software/spark-3.0.0-bin-hadoop2.7/conf/

6、 测试，再次跑spark on k8s的任务,查看页面,可以看到历史任务

基于K8S构建Spark镜像



7、 点击查看详情

基于K8S构建Spark镜像

想要了解跟多关于大数据培训课程内容欢迎关注尚硅谷大数据培训，尚硅谷除了这些技术文章外还有免费的高质量大数据培训课程视频供广大学员下载学习。

上一篇:
下一篇:

相关推荐

  1. 大数据培训课程Flink之wordcount
  2. 什么是DataFrame_大数据培训
  3. MapReduce进程以及常用数据序列化类型_大数据培训
  4. Java培训JavaWeb之cookie简介
  5. 大数据培训技术安装Ambari集群
  6. Java培训技术通知
相关课程

java培训 大数据培训 前端培训

关于尚硅谷
教育理念
名师团队
学员心声
资源下载
视频下载
资料下载
工具下载
加入我们
招聘岗位
岗位介绍
招贤纳师
联系我们
全国统一咨询电话：010-56253825
地址：北京市昌平区宏福科技园2号楼3层（北京校区）

深圳市宝安区西部硅谷大厦B座C区一层（深圳校区）

上海市松江区谷阳北路166号大江商厦3层（上海校区）

武汉市东湖高新开发区东湖网谷（武汉校区）

西安市雁塔区和发智能大厦B座3层（西安校区）

成都市成华区北辰星拱青创园综合楼3层（成都校区）

京ICP备13018369号京公网安备 11011402010636号
