SpringMVC框架第11章运行流程图解

发布日期：2019-04-02 作者：atguigu 9368人浏览

第11章运行流程图解

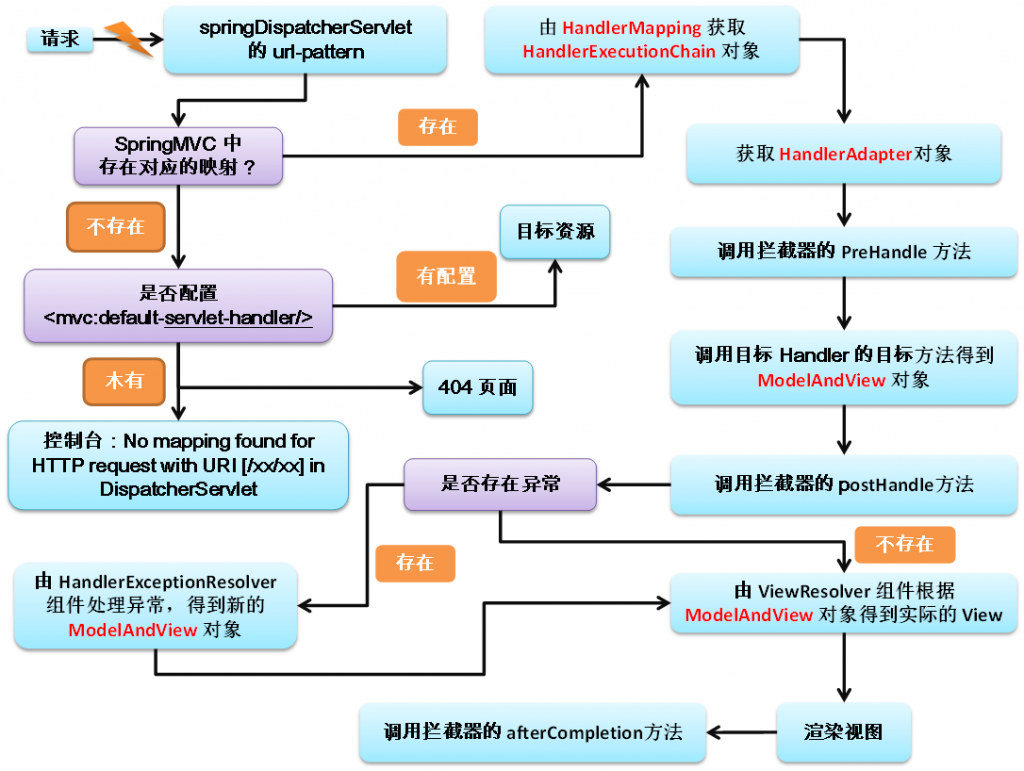

11.1 流程图

11.2 Spring工作流程描述

1) 用户向服务器发送请求，请求被SpringMVC前端控制器 DispatcherServlet捕获；

2) DispatcherServlet对请求URL进行解析，得到请求资源标识符（URI）:

判断请求URI对应的映射

不存在：

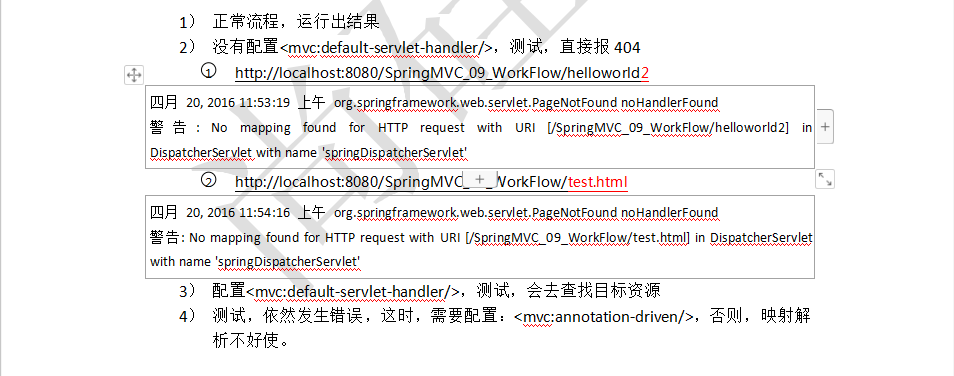

- 再判断是否配置了mvc:default-servlet-handler：

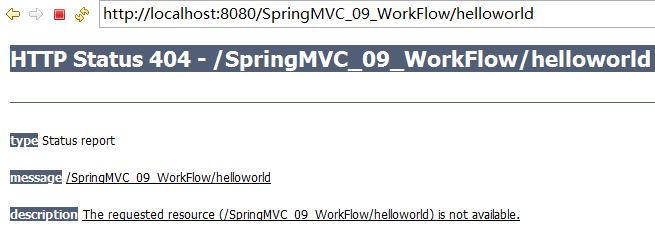

- 如果没配置，则控制台报映射查找不到，客户端展示404错误
- 如果有配置，则执行目标资源（一般为静态资源，如：JS,CSS,HTML）
存在：
- 执行下面流程

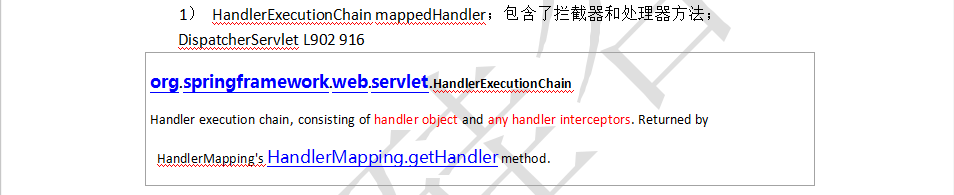

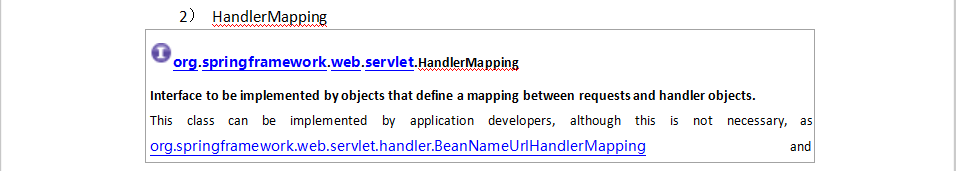

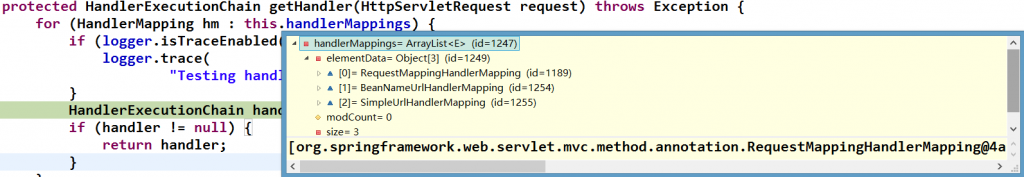

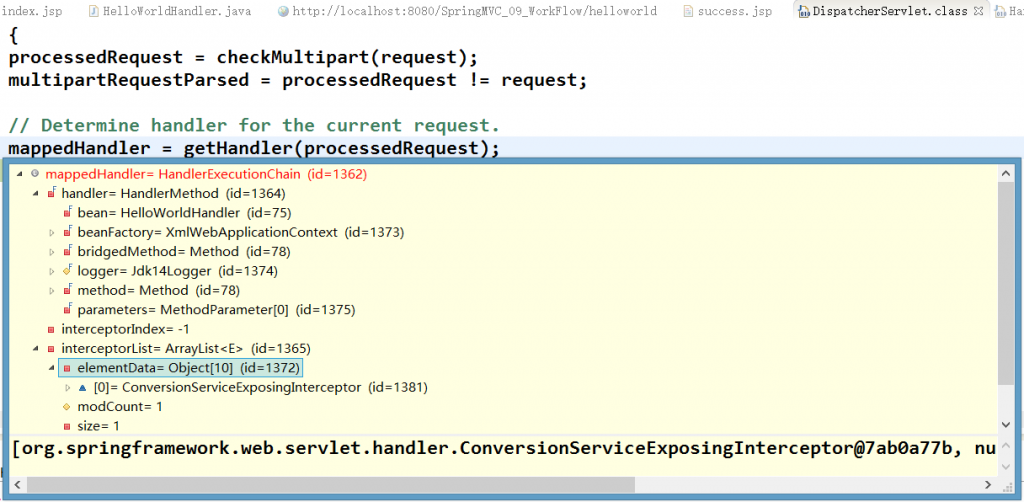

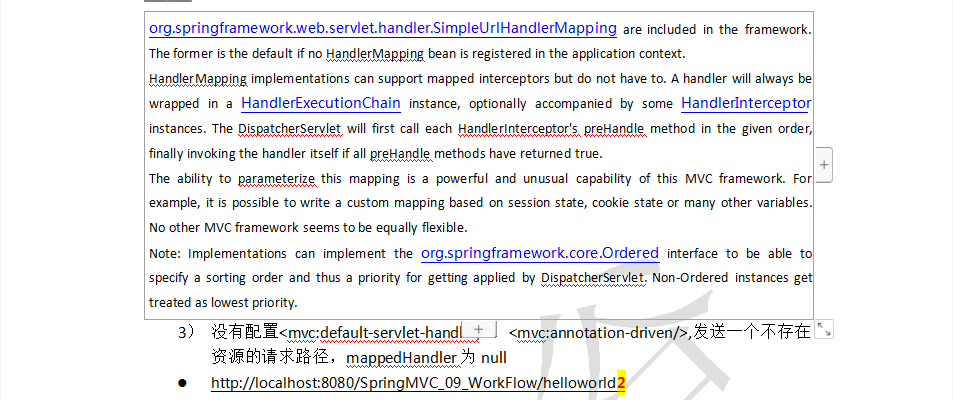

3) 根据该URI，调用HandlerMapping获得该Handler配置的所有相关的对象（包括Handler对象以及Handler对象对应的拦截器），最后以HandlerExecutionChain对象的形式返回；

4) DispatcherServlet 根据获得的Handler，选择一个合适的HandlerAdapter。

5) 如果成功获得HandlerAdapter后，此时将开始执行拦截器的preHandler(...)方法【正向】

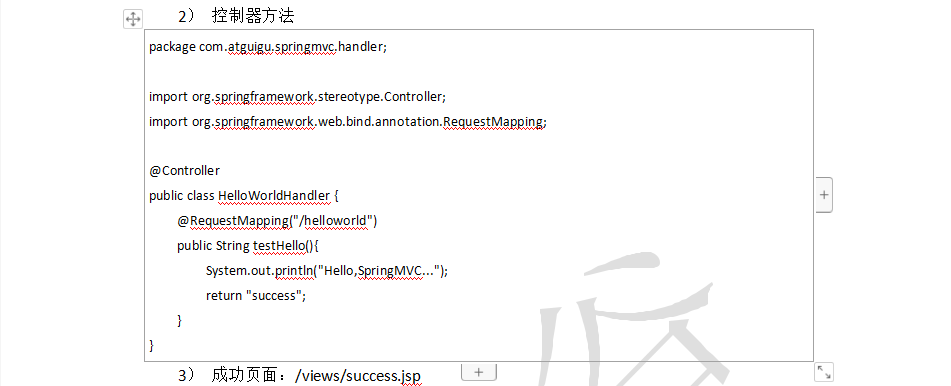

6) 提取Request中的模型数据，填充Handler入参，开始执行Handler（Controller)方法，处理请求。在填充Handler的入参过程中，根据你的配置，Spring将帮你做一些额外的工作：

HttpMessageConveter：将请求消息（如Json、xml等数据）转换成一个对象，将对象转换为指定的响应信息
数据转换：对请求消息进行数据转换。如String转换成Integer、Double等
数据根式化：对请求消息进行数据格式化。如将字符串转换成格式化数字或格式化日期等
数据验证：验证数据的有效性（长度、格式等），验证结果存储到BindingResult或Error中

7) Handler执行完成后，向DispatcherServlet 返回一个ModelAndView对象；

8) 此时将开始执行拦截器的postHandle(...)方法【逆向】

9) 根据返回的ModelAndView（此时会判断是否存在异常：如果存在异常，则执行HandlerExceptionResolver进行异常处理）选择一个适合的ViewResolver（必须是已经注册到Spring容器中的ViewResolver)返回给DispatcherServlet，根据Model和View，来渲染视图

10) 在返回给客户端时需要执行拦截器的AfterCompletion方法【逆向】

11) 将渲染结果返回给客户端
