4. 几种图的区别

4.1. 这九种模型图各有侧重，

1:用例图侧重描述用户需求，

2:类图侧重描述系统具体实现；

4.2. 描述的方面都不相同，

1:类图描述的是系统的结构，

2:序列图描述的是系统的行为；

4.3. 抽象的层次也不同，

1：构件图描述系统的模块结构，抽象层次较高，

2：类图是描述具体模块的结构，抽象层次一般，

3：对象图描述了具体的模块实现，抽象层次较低。

4.4.  补充说明:

在有的文献书籍中，将这九种模型图分为三大类：

结构分类、动态行为和模型管理：

1：结构分类包括用例图、类图、对象图、构件图和部署图，

2：动态行为包括状态图、活动图、顺序图和协作图，

3：模型管理则包含类图。





5. 画图详述UML图例

5.1. 总体分析

UML(统一建模语言)：是面向对象的可视化建模的一种语言。是数据库设计过程中，在E-R图（实体-联系图）的设计后的进一步建模。

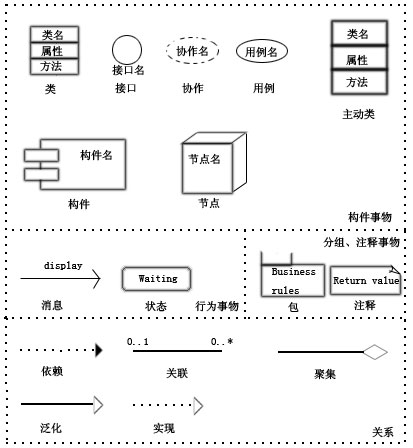

UML中有3种构造块：事物、关系和图，事物是对模型中最具有代表性的成分的抽象；关系是把事物结合在一起；图聚集了相关的的事物。具体关系图标如下：

说明：
构件事物是名词，是模型的静态部分。
行为事物是动态部分，表示行为。

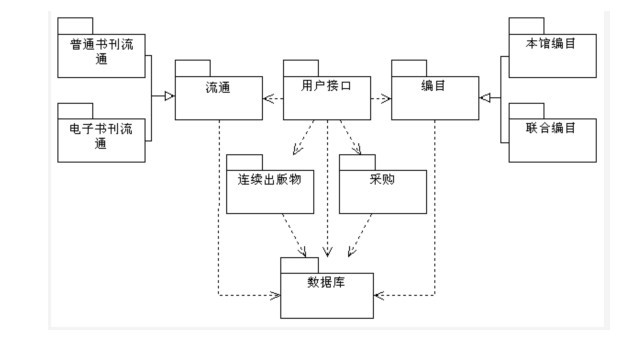

分组事物是组织部分。
注释事物是解释部分。

依赖：一个事物变化会引起另一个事物变化。
聚集：特殊的关联，描述整体与部分的组合关系。
泛化：是一种特殊与一般的关系，如子元素（特殊）与父元素（一般），箭头指向父元素。
实现：类元之间的关系，其中一个类元指定了由另一个类元保证执行的契约。一般用在接口和实现他们的类之间或用例和实现它们的协作之间。

UML提供9种视图：类图、对象图，用例图，序列图、协作图，状态图、活动图，构件图和部署图。

在UML系统开发中有三个主要的模型：

功能模型: 从用户的角度展示系统的功能，包括用例图。
对象模型: 采用对象，属性，操作，关联等概念展示系统的结构和基础，包括类图。
动态模型: 展现系统的内部行为。 包括序列图，活动图，状态图。

5.2. 图解九种UML图

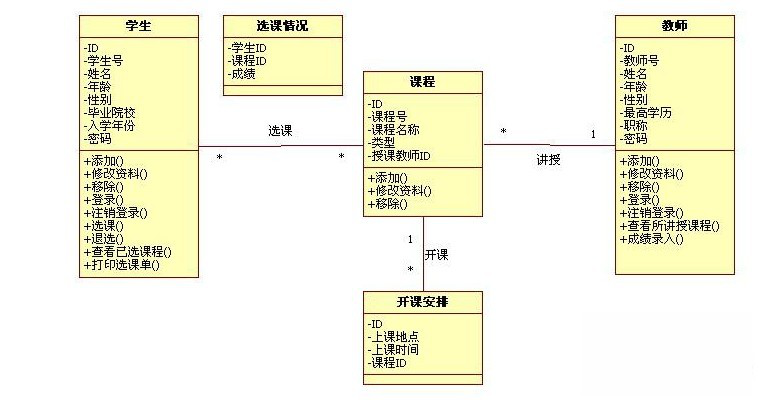

1). 类图：

描述一组对象、接口、协作等事物之间的关系



注：#表示protected，+表示Public，-表示private

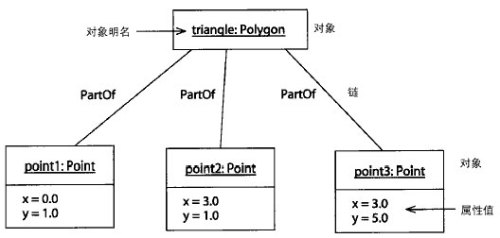

2). 对象图：

描述一组对象之间的关系，是具有具体属性值和行为的一个具体事物，其是类图中所建事物实例的静态快照，其与类图的主要区别是一个是抽象的,而对象图是具体的。

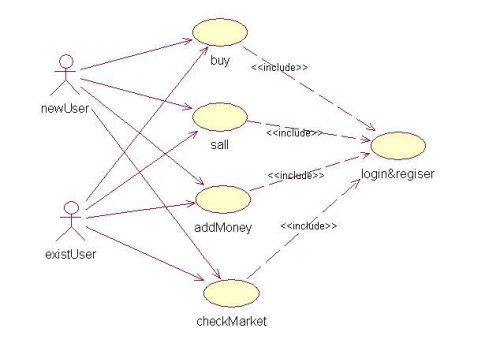

3).用例图：

描述一组用例、参与者以及它们之间的关系，其展示的是该系统在它的外面环境中所提供的外部可见服务。如下图

4).交互图：

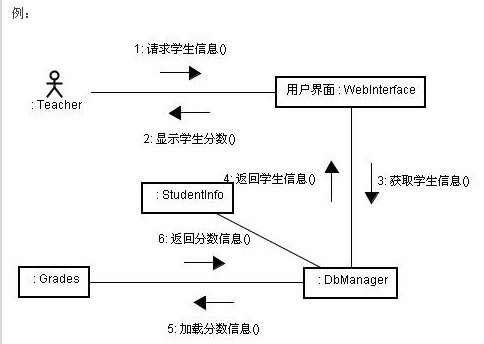

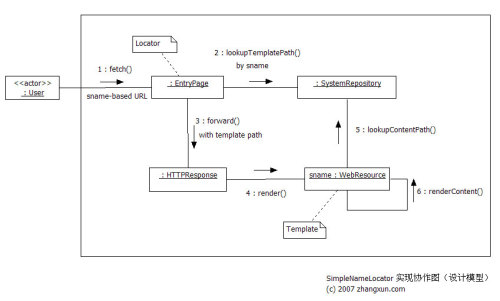

包括序列图（顺序图）和协作图，两者对应，顺序图是强调消息时间顺序，有对象生命线和控制焦点。协作图是强调接收和发送消息的对象的结构组织，有路径和顺序号。如下图

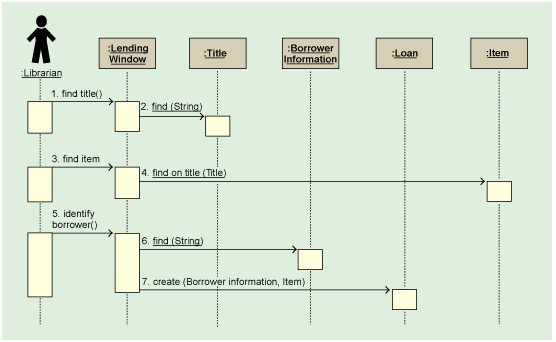

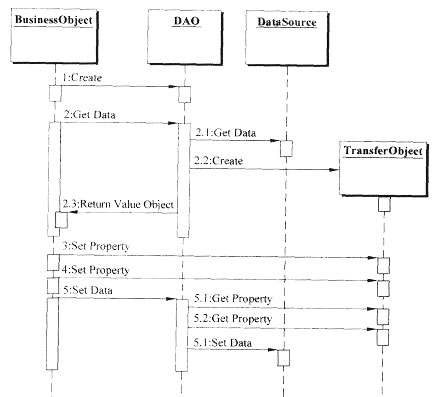

4.1). 序列图：
