UML模型图

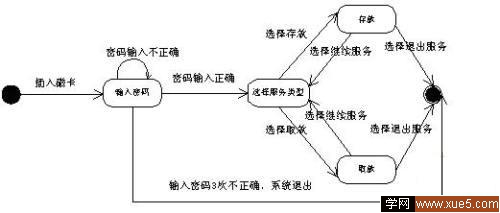

5). 状态图：

展示了一个状态机，由状态、转换、事件和活动组成。强调事件行为的顺序。如下图

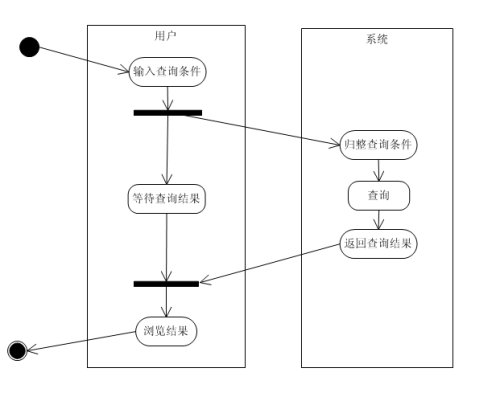

6). 活动图：

是一种特殊的状态图，实现一个活动到另一个活动的流程。如下图

7). 构件图

构件图展示一组构件之间的组织和依赖关系，并以全局的模型展示出来。

8). 部署图：

部署图是构件的配置及描述系统如何在硬件上部署。如下图
