SpringMVC框架 第11章 运行流程图解

11章 运行流程图解

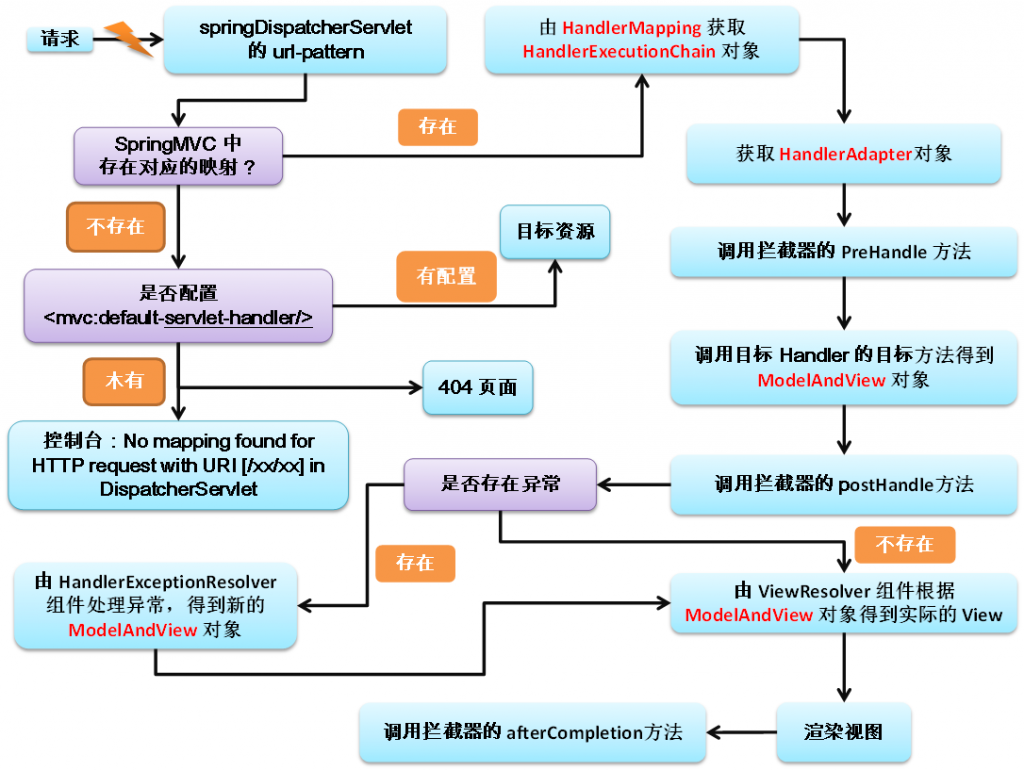

11.1 流程图

11.2 Spring工作流程描述

  1) 用户向服务器发送请求,请求被SpringMVC前端控制器 DispatcherServlet捕获;、

  2) DispatcherServlet对请求URL进行解析,得到请求资源标识符(URI):

判断请求URI对应的映射

  • 不存在:
    • 再判断是否配置了mvc:default-servlet-handler:
    • 如果没配置,则控制台报映射查找不到,客户端展示404错误
    • 如果有配置,则执行目标资源(一般为静态资源,如:JS,CSS,HTML)
  • 存在:
    • 执行下面流程

  3) 根据该URI,调用HandlerMapping获得该Handler配置的所有相关的对象(包括Handler对象以及Handler对象对应的拦截器),最后以HandlerExecutionChain对象的形式返回;

  4) DispatcherServlet 根据获得的Handler,选择一个合适的HandlerAdapter。

 5) 如果成功获得HandlerAdapter后,此时将开始执行拦截器的preHandler(...)方法【正向】

 6) 提取Request中的模型数据,填充Handler入参,开始执行Handler(Controller)方法,处理请求。在填充Handler的入参过程中,根据你的配置,Spring将帮你做一些额外的工作:

  • HttpMessageConveter: 将请求消息(如Json、xml等数据)转换成一个对象,将对象转换为指定的响应信息
  • 数据转换:对请求消息进行数据转换。如String转换成Integer、Double等
  • 数据根式化:对请求消息进行数据格式化。 如将字符串转换成格式化数字或格式化日期等
  • 数据验证: 验证数据的有效性(长度、格式等),验证结果存储到BindingResult或Error中

  7) Handler执行完成后,向DispatcherServlet 返回一个ModelAndView对象;

  8) 此时将开始执行拦截器的postHandle(...)方法【逆向】

  9) 根据返回的ModelAndView(此时会判断是否存在异常:如果存在异常,则执行HandlerExceptionResolver进行异常处理)选择一个适合的ViewResolver(必须是已经注册到Spring容器中的ViewResolver)返回给DispatcherServlet,根据Model和View,来渲染视图

  10) 在返回给客户端时需要执行拦截器的AfterCompletion方法【逆向】

  11 )将渲染结果返回给客户端

11.3 源码解析

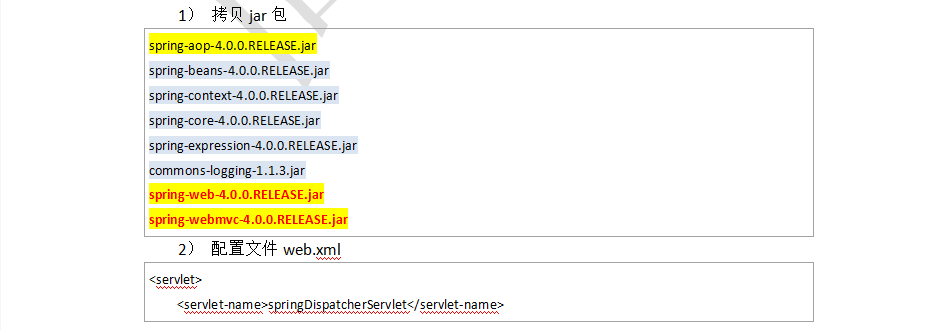

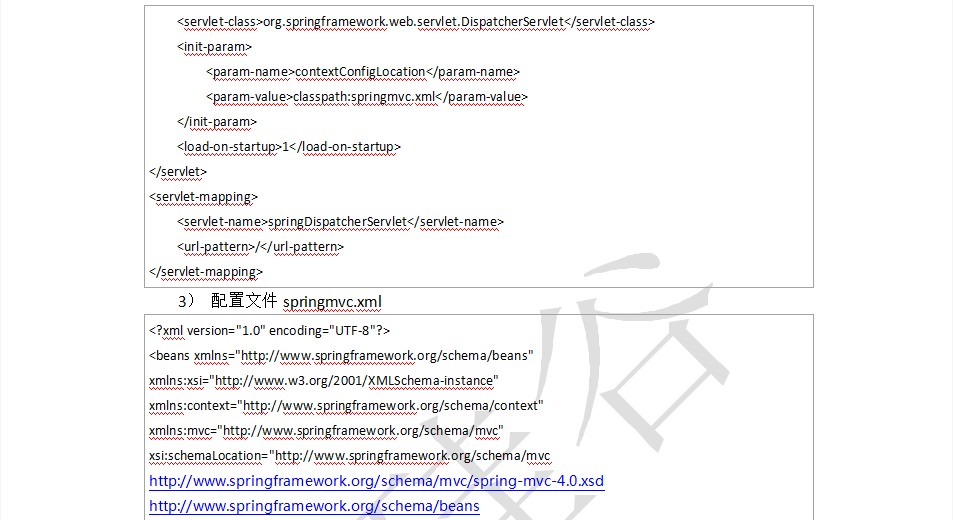

11.3.1 搭建环境

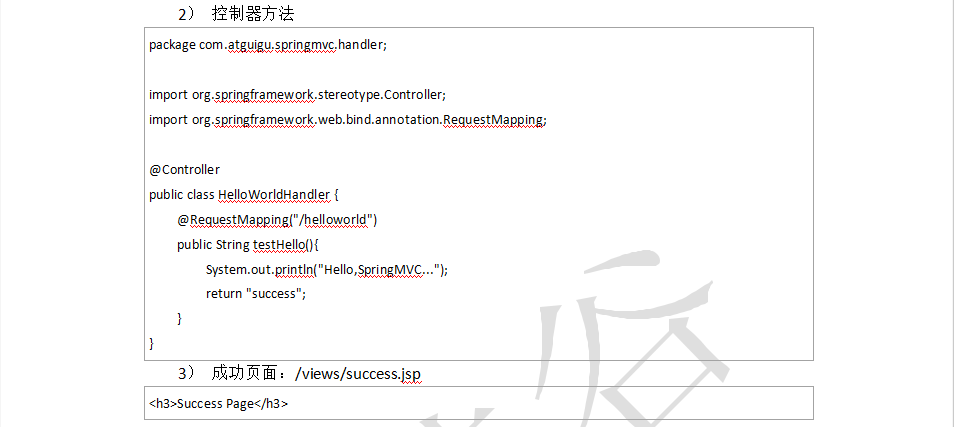

11.3.2 完成HelloWorld

11.3.3 Debug实验

11.3.4 Debug流程分析

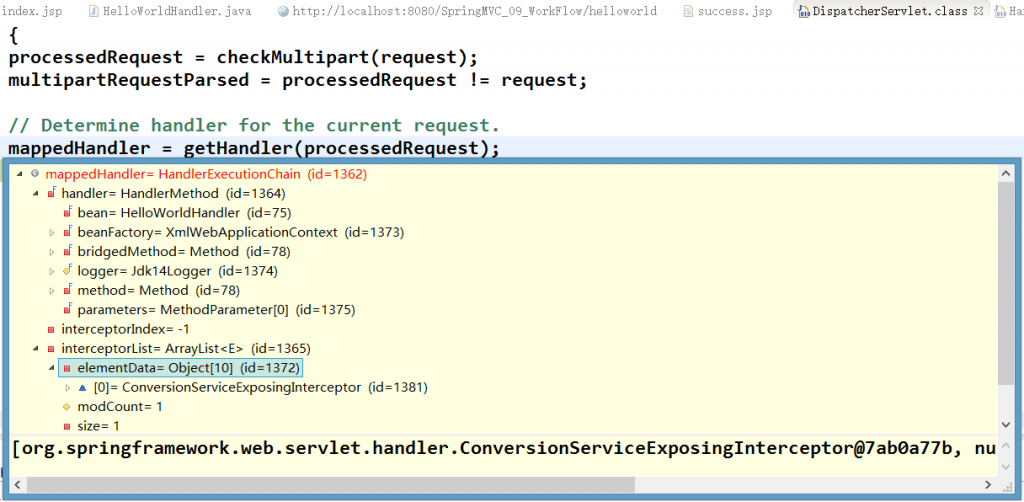

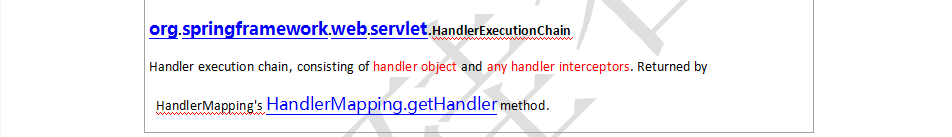

  1) HandlerExecutionChain mappedHandler;包含了拦截器和处理器方法;

DispatcherServlet L902 916

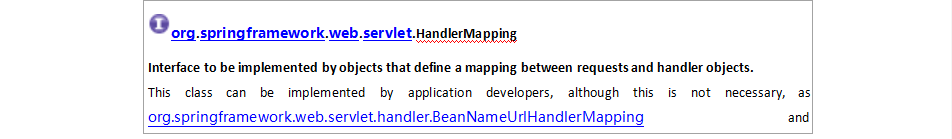

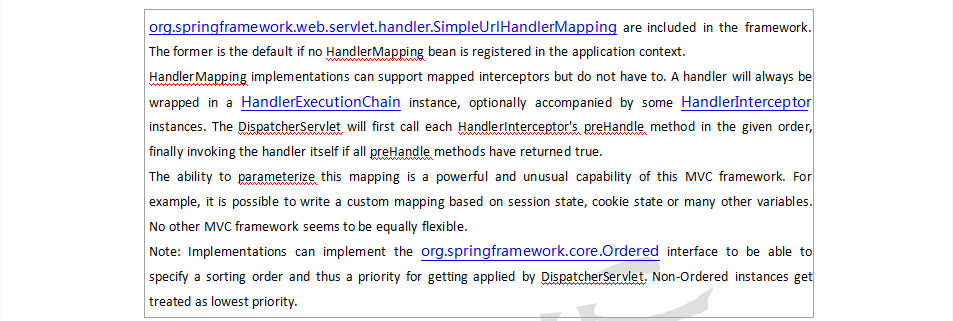

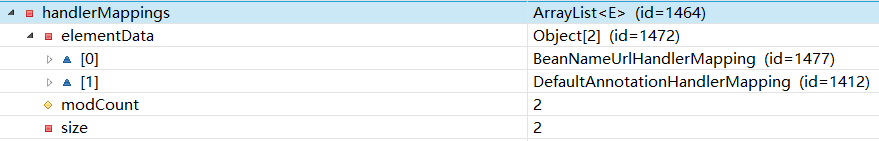

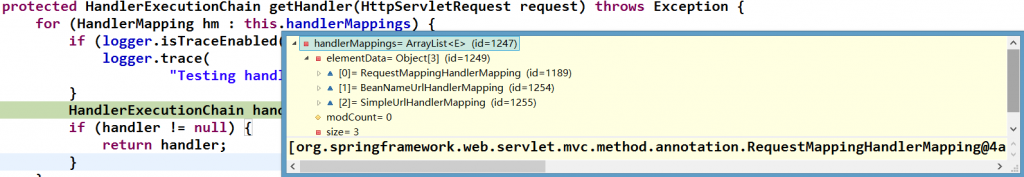

  2) HandlerMapping

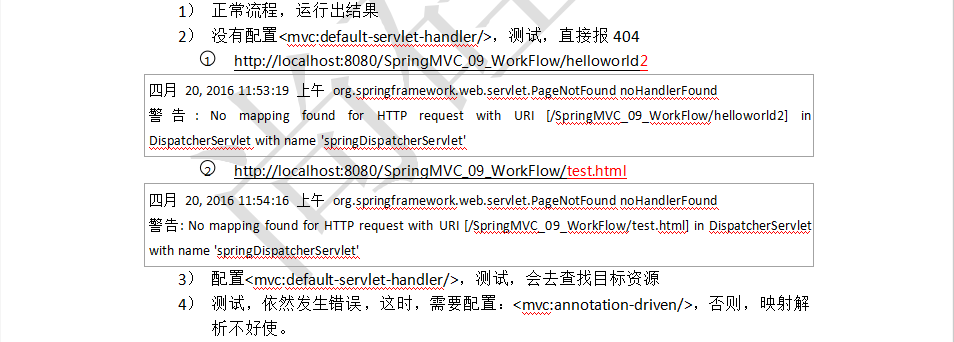

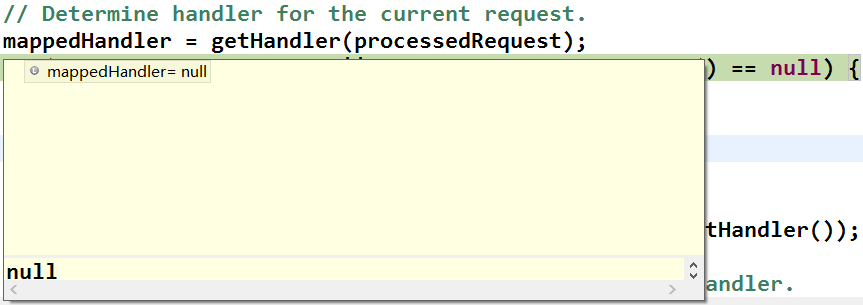

  3) 没有配置<mvc:default-servlet-handler/>,<mvc:annotation-driven/>,发送一个不存在资源的请求路径,mappedHandler为null



  4)  配置<mvc:default-servlet-handler/>,<mvc:annotation-driven/>,发送一个不存在资源的请求路径

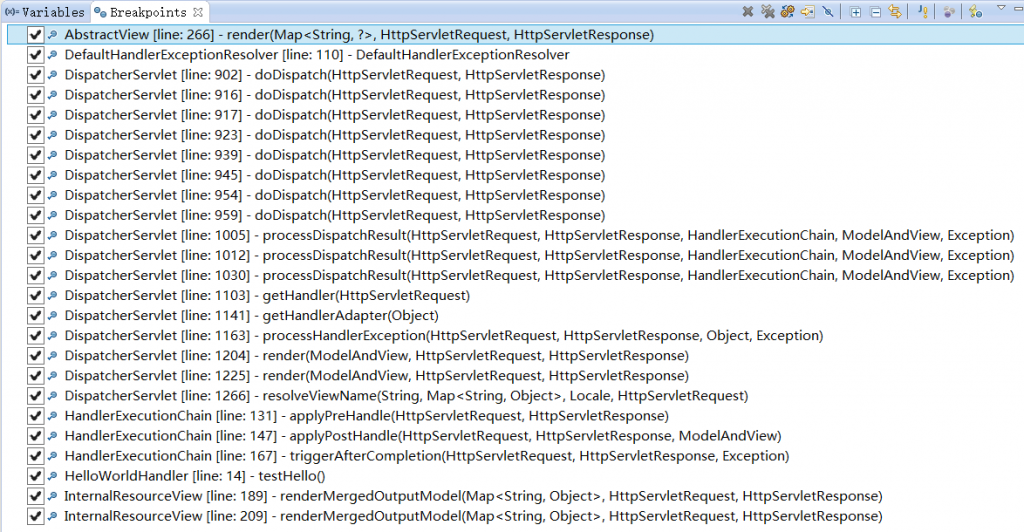

11.3.5 断点
